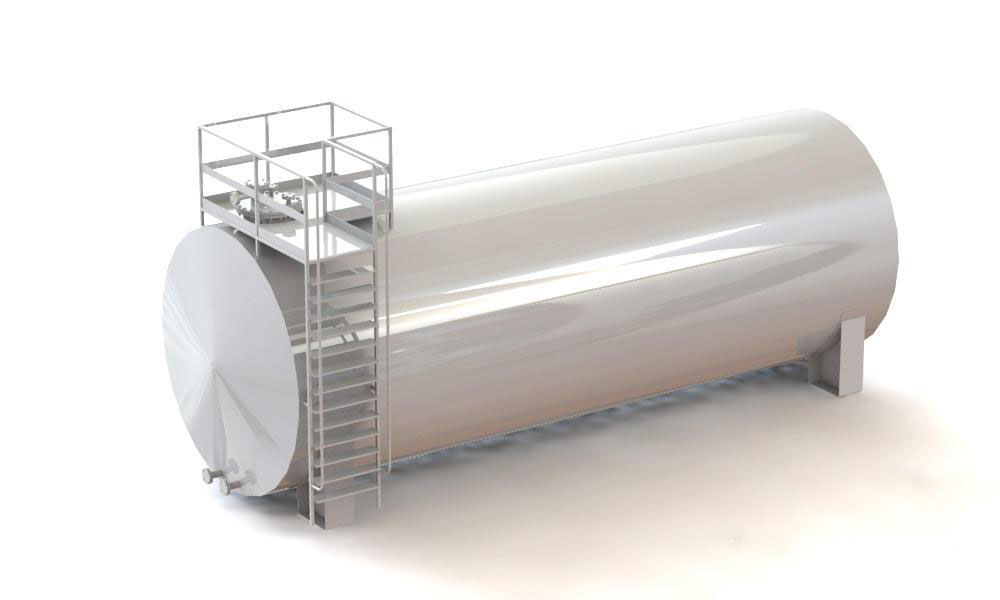

Резервуары горизонтальные стальные (РГС)

Наши стальные горизонтальные цилиндрические резервуары имеют объем от 3 до 100 м3 и могут вмещать продукты с плотностью не более 1000 кг/м3. Они могут работать под давлением до 0,04 МПа (0,4 кгс/см2) для резервуаров с плоскими днищами и до 0,07 МПа (0,7 кгс/см2) для резервуаров с коническими днищами, при температуре хранения от минус 60°С до +90°С. Они предназначены для приёма, хранения и выдачи светлых и темных нефтепродуктов, пожарной, технической и питьевой воды, масел и других агрессивных и неагрессивных жидкостей. Резервуары рассчитаны для районов с сейсмичностью до 6 баллов по 12-ти бальной шкале и имеют срок службы до 10 лет. При увеличении срока службы, мы производим перерасчет толщины корпуса резервуара.

Для хранения, приема и выдачи нефтепродуктов, в составе традиционных и блочных АЗС, используются стальные горизонтальные цилиндрические двустенные резервуары (РГСД). Эти резервуары могут иметь одну или несколько камер (секций), которые создаются перегородками внутри резервуара. Таким образом, РГС разделяется на две или несколько секций, в которых можно хранить различные сорта жидкого сырья. При изготовлении двухкамерных или многокамерных резервуаров мы гарантируем герметизацию камер.

Климатическое исполнение емкостей для районов с умеренным и холодным климатом соответствует УХЛ1 по ГОСТ 15150, а для районов с тропическим климатом - Т1 по ГОСТ 15150.

Резервуары могут быть изготовлены по требованию заказчика в различных объемах, диаметрах, с наличием или без лестниц и площадок для обслуживания, а также иметь дополнительные штуцера.

Резервуары горизонтальные стальные наземные (с подогревателем) типа РГСн (РГСПн) объемом от 3 до 10 м3

Данный вид емкостей выпускается объемом от 3 до 10 м3 с массой порожней емкости от 1200 до 2650 кг (подробнее в таблице у каждого товара).

Общие параметры и размеры горизонтальных резервуаров:

Тип емкости	Рабочее давление, МПа	Рабочее давление в подогревателе, МПа	Объем, м3	Диаметр, мм	L, мм	L2, мм	L4, мм	S	S1	B, мм	H, мм	H1, мм	a, мм	a1, мм	a2, мм	Масса емкости	Площадь поверхности теплообмена
РГСн-3*	налив	-	3	1400	2450	2000	1200	4	6	1860	3030	1750	950	800	1250	1200	-
РГСПн-3*	налив	0,4	3	1400	2450	2000	1200	4	6	1860	3030	1750	950	800	1250	1270	2
РГСн-5	налив	-	5	1600	2970	2500	1200	4	6	2070	4230	1950	1100	950	1420	1430	-
РГСПн-5	налив	0,4	5	1600	2970	2500	1200	4	6	2070	4230	1950	1100	950	1420	1500	2
РГСн-10	налив	-	10	2200	3500	2960	1200	4	8	2660	4830	2550	1500	1300	1940	2520	-
РГСПн-10	налив	0,4	10	2200	3500	2960	1200	4	8	2660	4830	2550	1500	1300	1940	2650	3,2

*Резервуар с объемом 3 м3 будет изготовлен без площадки для обслуживания и вместо вентиляционной трубы установлен предохранительно-впускной клапан.

Таблица характеристик штуцеров

Обозначение	Назначение	Количество	Dу, мм	Pу, МПа	Тип уплотнительной поверхности
А	Вход продукта	1	80	1,6	гладкая
Б	Выход продукта	1	80	1,6	гладкая
В	Вход теплоносителя	1	50	–	под приварку
Г	Выход теплоносителя	1	50	–	под приварку
Д	Для вентиляционной трубы	1	50	0,6	гладкая
Е	Люк замерный	1	150	1	гладкая
Ж1, Ж2	Для механизма управления хлопушкой	2	150	0,6	гладкая
И	Люк	1	800	0,6	гладкая
К	Грязе-спускная пробка	1	20	–	резьба М20

Материальное исполнение

Материальное исполнение	Температура окружающей среды, C	Материал
1	от -20 до 200 C	Ст3пс категории 4,5 ГОСТ 14637-80
2	от -40 до 200 C от -70 до 200 C	09Г2С-6 ГОСТ5520-79, 09Г2С-8 ГОСТ 5520-79, 09Г2С-12 ГОСТ19281-89, 09Г2С-14 ГОСТ19281-89
3	-	12Х18Н9Т ГОСТ 5632, 08Х18Н10 ГОСТ 5632

Резервуары горизонтальные стальные наземные (с подогревателем) типа РГСн (РГСПн) объемом от 25 до 100 м3

Данный вид емкостей выпускается объемом от 25 до 100 м3 с массой порожней емкости от 4340 до 12200 кг (подробнее в таблице у каждого товара).

Общие параметры и размеры горизонтальных резервуаров:

Тип емкости	Рабочее давление, МПа	Рабочее давление в подогревателе, МПа	Объем, м3	Диаметр, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм	S	S1	B, мм	H, мм	H1, мм	a, мм	a1, мм	a2, мм	Масса емкости	Площать поверхности теплообмена
РГСн-25	налив	-	25	2760	4850	1880	1200	4280	1700	4	8	3610	6195	3105	2200	2000	2870	4340	–
РГСПн-25	налив	0,4	25	2760	4850	1880	1200	4280	1700	4	8	3610	6195	3105	2200	2000	2870	4560	6
РГСн-50	налив	-	50	2760	9000	4500	2000	8500	5000	4	8	3610	6195	3105	2200	2000	2870	5880	–
РГСПн-50	налив	0,4	50	2760	9000	4500	2000	8500	5000	4	8	3610	6195	3105	2200	2000	2870	6460	13
РГСн-75	налив	-	75	3000	9500	4500	2250	9000	5000	6	12	3850	6440	3350	2200	2000	2870	7640	–
РГСПн-75	налив	0,4	75	3000	9500	4500	2250	9000	5000	6	12	3850	6440	3350	2200	2000	2870	7920	14
РГСн-100	налив	-	100	3000	14200	5500	4000	13500	6650	6	12	3850	6440	3350	2200	2000	2870	11900	–
РГСПн-100	налив	0,4	100	3000	14200	5500	4000	13500	6650	6	12	3850	6440	3350	2200	2000	2870	12200	14

Таблица характеристик штуцеров

Обозначение	Назначение	Количество	Dу, мм	Pу, МПа	Тип уплотнительной поверхности
А	Вход продукта	1	80	1,6	гладкая
Б	Выход продукта	1	80	1,6	гладкая
В	Вход теплоносителя	1	50	–	под приварку
Г	Выход теплоносителя	1	50	–	под приварку
Д	Для вентиляционной трубы	1	50	0,6	гладкая
Е	Люк замерный	1	150	1	гладкая
Ж1, Ж2	Для механизма управления хлопушкой	2	150	0,6	гладкая
И	Люк	1	800	0,6	гладкая
К	Грязе-спускная пробка	1	20	–	резьба М20
Л	Люк-лаз	1	800	0,6	гладкая

Материальное исполнение

Материальное исполнение	Температура окружающей среды, C	Материал
1	от -20 до 200 C	Ст3пс категории 4,5 ГОСТ 14637-80
2	от -40 до 200 C от -70 до 200 C	09Г2С-6 ГОСТ5520-79, 09Г2С-8 ГОСТ 5520-79, 09Г2С-12 ГОСТ19281-89, 09Г2С-14 ГОСТ19281-89
3	-	12Х18Н9Т ГОСТ 5632, 08Х18Н10 ГОСТ 5632

Резервуары горизонтальные стальные подземные (с подогревателем) типа РГСп (РГСПп) объемом от 3 до 10 м3

Данный вид емкостей выпускается объемом от 3 до 10 м3 с массой порожней емкости от 1200 до 2650 кг (подробнее в таблице у каждого товара).

Общие параметры и размеры горизонтальных резервуаров:

Тип емкости	Рабочее давление, МПа	Рабочее давление в подогревателе, МПа	Объем, м3	Диаметр, мм	L, мм	L2, мм	L4, мм	S	S1	B, мм	H, мм	H1, мм	a, мм	a1, мм	a2, мм	Масса емкости	Площадь поверхности теплообмена
РГСп-3*	налив	-	3	1400	2450	2000	1200	4	6	1860	3030	1750	950	800	1250	1200	-
РГСПп-3*	налив	0,4	3	1400	2450	2000	1200	4	6	1860	3030	1750	950	800	1250	1270	2
РГСп-5	налив	-	5	1600	2970	2500	1200	4	6	2070	4230	1950	1100	950	1420	1430	-
РГСПп-5	налив	0,4	5	1600	2970	2500	1200	4	6	2070	4230	1950	1100	950	1420	1500	2
РГСп-10	налив	-	10	2200	3500	2960	1200	4	8	2660	4830	2550	1500	1300	1940	2520	-
РГСПп-10	налив	0,4	10	2200	3500	2960	1200	4	8	2660	4830	2550	1500	1300	1940	2650	3,2

*Резервуар с объемом 3 м3 будет изготовлен без площадки для обслуживания и вместо вентиляционной трубы установлен предохранительно-впускной клапан.

Таблица характеристик штуцеров

Обозначение	Назначение	Количество	Dу, мм	Pу, МПа	Тип уплотнительной поверхности
А	Вход продукта	1	80	1,6	гладкая
Б	Выход продукта	1	80	1,6	гладкая
В	Вход теплоносителя	1	50	–	под приварку
Г	Выход теплоносителя	1	50	–	под приварку
Д	Для вентиляционной трубы	1	50	0,6	гладкая
Е	Люк замерный	1	150	1	гладкая
Ж	Линия обесшламливания	1	50	1,6	гладкая
И	Люк	1	800	0,6	гладкая

Материальное исполнение

Материальное исполнение	Температура окружающей среды, C	Материал
1	от -20 до 200 C	Ст3пс категории 4,5 ГОСТ 14637-80
2	от -40 до 200 C от -70 до 200 C	09Г2С-6 ГОСТ5520-79, 09Г2С-8 ГОСТ 5520-79, 09Г2С-12 ГОСТ19281-89, 09Г2С-14 ГОСТ19281-89
3	-	12Х18Н9Т ГОСТ 5632, 08Х18Н10 ГОСТ 5632

Резервуары горизонтальные стальные подземные (с подогревателем) типа РГСп (РГСПп) объемом от 25 до 100 м3

Данный вид емкостей выпускается объемом от 25 до 100 м3 с массой порожней емкости от 5145 до 11960 кг (подробнее в таблице у каждого товара).

Общие параметры и размеры горизонтальных резервуаров:

Тип емкости	Рабочее давление, МПа	Рабочее давление в подогревателе, МПа	Объем, м3	Диаметр, мм	L, мм	L2, мм	S	S1	B, мм	H, мм	H1, мм	Масса емкости	Площать поверхности теплообмена
РГСп-25	налив	-	25	2760	5610	4280	8	10	2776	6260	2900	5145	–
РГСПп-25	налив	0,4	25	2760	5610	4280	8	10	2776	6260	2900	5345	6
РГСп-50	налив	-	50	2760	9830	8500	8	10	2776	6260	2900	7605	–
РГСПп-50	налив	0,4	50	2760	9830	8500	8	10	2776	6260	2900	8005	13
РГСп-75	налив	-	75	3000	10370	9000	8	12	3016	6500	3140	8785	–
РГСПп-75	налив	0,4	75	3000	10370	9000	8	12	3016	6500	3140	9200	14
РГСп-100	налив	-	100	3000	14870	13500	8	12	3016	6500	3140	11550	–
РГСПп-100	налив	0,4	100	3000	14870	13500	8	12	3016	6500	3140	11960	14

Таблица характеристик штуцеров

Обозначение	Назначение	Количество	Dу, мм	Pу, МПа	Тип уплотнительной поверхности
А	Вход продукта	1	80	1,6	гладкая
Б	Выход продукта	1	80	1,6	гладкая
В	Вход теплоносителя	1	50	–	под приварку
Г	Выход теплоносителя	1	50	–	под приварку
Д	Для вентиляционной трубы	1	50	0,6	гладкая
Е	Люк замерный	1	150	1	гладкая
Ж	Линия обесшламливания	1	50	1,6	гладкая
И	Люк	1	800	0,6	гладкая

Материальное исполнение

Материальное исполнение	Температура окружающей среды, C	Материал
1	от -20 до 200 C	Ст3пс категории 4,5 ГОСТ 14637-80
2	от -40 до 200 C от -70 до 200 C	09Г2С-6 ГОСТ5520-79, 09Г2С-8 ГОСТ 5520-79, 09Г2С-12 ГОСТ19281-89, 09Г2С-14 ГОСТ19281-89
3	-	12Х18Н9Т ГОСТ 5632, 08Х18Н10 ГОСТ 5632

Резервуары горизонтальные стальные двустенные подземные (с подогревателем) типа РГСДп (РГСДПп) объемом от 10 до 100 м3

Данный вид емкостей выпускается объемом от 10 до 100 м3 с массой порожней емкости от 5770 до 17390 кг (подробнее в таблице у каждого товара).

Общие параметры и размеры горизонтальных резервуаров:

Тип емкости	Рабочее давление, МПа	Рабочее давление в подогревателе, МПа	Объем, м3	D, мм	D1, мм	S, мм	S1, мм	Sд, мм	Sд1, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм	B, мм	H, мм	H1, мм	a, мм	a1, мм	a2, мм	Масса емкости	Площать поверхности теплообмена
РГСДн-10	налив	-	10	2000	2028	4	6	8	8	5050	3800	390	4500	4580	2040	5200	2380	2200	2000	2870	5770	–
РГСДПн-10	налив	0,4	10	2000	2028	4	6	8	8	5050	3800	390	4500	4580	2040	5200	2380	2200	2000	2870	5900	3,2
РГСДн-25	налив	-	25	2800	2828	4	6	8	8	5350	3800	390	4500	4580	2840	6000	3180	2200	2000	2870	8850	–
РГСДПн-25	налив	0,4	25	2800	2828	4	6	8	8	5350	3800	390	4500	4580	2840	6000	3180	2200	2000	2870	9050	6
РГСДн-50	налив	-	50	2800	2832	6	6	10	10	8850	4300	1890	8000	8080	2844	6000	3180	2200	2000	2870	11450	–
РГСДПн-50	налив	0,4	50	2800	2832	6	6	10	10	8850	4300	1890	8000	8080	2844	6000	3180	2200	2000	2870	11850	13
РГСДн-75	налив	-	75	3000	3032	6	6	10	10	11550	5400	2640	10600	10680	3044	6200	3380	2200	2000	2870	14525	–
РГСДПн-75	налив	0,4	75	3000	3032	6	6	10	10	11550	5400	2640	10600	10680	3044	6200	3380	2200	2000	2870	14935	14
РГСДн-100	налив	-	100	3000	3032	6	6	10	10	14750	5600	4140	13800	13880	3044	6200	3380	2200	2000	2870	17390	–
РГСДПн-100	налив	0,4	100	3000	3032	6	6	10	10	14750	5600	4140	13800	13880	3044	6200	3380	2200	2000	2870	17390	14

Материальное исполнение

Материальное исполнение	Температура окружающей среды, C	Материал
1	от -20 до 200 C	Ст3пс категории 4,5 ГОСТ 14637-80
2	от -40 до 200 C от -70 до 200 C	09Г2С-6 ГОСТ5520-79, 09Г2С-8 ГОСТ 5520-79, 09Г2С-12 ГОСТ19281-89, 09Г2С-14 ГОСТ19281-89
3	-	12Х18Н9Т ГОСТ 5632, 08Х18Н10 ГОСТ 5632
