Конструктивные элементы резервуаров, в соответствии со сложившейся у заводов-изготовителей терминологией, подразделяются на основные и комплектующие конструкции.
К основным конструктивным элементам резервуара относятся те конструкции, без наличия которых невозможно строительство резервуара заданного конструктивного исполнения с соблюдением комплекса требований по надежной и безопасной эксплуатации резервуара:
- стенка;
- днище;
- стационарная или плавающая крышка;
- понтон;
- лестницы, площадки, ограждения;
- люки-лазы в стенках и в крыше;
- патрубки в стенках и в крыше.
К комплектующим конструкциям относятся элементы, обеспечивающие выполнение дополнительных требований технологического проекта резервуара в части пожарной безопасности и удобства эксплуатации:
- молниеприемники и конструкции крепления заземления;
- конструкции для обслуживания пеногенераторов;
- кронштейны трубопроводов пожаротушения и орошения;
- кронштейн уровнемера УДУ-10;
- зумпф зачистки;
- придонный очистной люк;
- конструкции пожарной безопасности;
- прочие конструкции по заданию Заказчика.
- традиционная крыша с наружными радиальными отсеками и кольцевыми отсеками центральной части, формирование которых производится на монтаже
- унифицированная крыша с радиальными коробами заводского изготовления, применение которых сокращает объем монтажной сборки и сварки более чем 40% по сравнению с традиционным вариантом.
- Повышенная жесткость крыши, обеспечивающая восприятие максимальных ветровых, снеговых и сейсмических нагрузок;
- Увеличенная плавучесть крыши за счет расположения геометрических отсеков по всей площади резервуара;
- Исключение попадания продукта на верхнюю деку крыши, при нарушении герметичности водоспуска (обратный клапан на заборном устройстве водоспуска отсутствует);
- Наличие аварийных водоспусков на поверхности крыши, исключающих перегрузку и затопление крыши ливневыми водами при выходе из строя основного водоспуска;
- Уменьшение нагрева верхних слоев продукта солнечной радиацией и сокращение, тем самым, потерь от испарения.
- Шахтные лестницы требуют устройства отдельного фундамента.
- Лестницы крепятся к стенке резервуара несколькими рядами радиальных распорок, которые вызывают в стенке нежелательные концентрации напряжений, особенно при воздействии сейсмических нагрузок.
- «стандартные» — с одним фланцем (тип «S»)
- «двойные» — с двумя фланцами (тип «D»)
- «гладкие» — с одним фланцем и трубой, обрезанной с внутренней стороны, заподлицо со стенкой (тип «F»)
Стенки резервуаров
«Самарский резервуарный завод» имеет необходимое технологическое оборудование для изготовления резервуаров методом рулонирования или полистовой сборкой. Полистовая сборка применяется для резервуаров с толщиной нижнего пояса стенки свыше 18 мм, а также, по требованию Заказчика, для резервуаров всех типоразмеров, при изготовлении резервуаров большой емкости и в случае отсутствия места на строительной площадке.
Для стенок полистовой сборки применяется прокат шириной от 1,8 м до 3 м и длиной до 12 м. Обработка кромок листов осуществляется механическим способом (фрезерованием) или плазменной резкой на машинах с программным управлением. Вальцовка листов производится на 3 и 4 валковых листогибочных машинах.
Стенки резервуаров объемом до 20000 м3 с толщиной нижнего пояса до 18 мм рекомендуется изготавливать методом рулонирования. Полотнища стенок имеют прямоугольную форму с разбежкой заводских вертикальных стыков и прямолинейными начальной и конечной кромками, продольные швы в зоне этих кромок имеют недоваренные участки с подготовленной разделкой для сварки зубчатого монтажного стыка. Зубчатый монтажный стык стенки образуется путем обрезки технологического припуска полотнища по длине, которая обычно составляет 150…300 мм. Для обеспечения качественного формирования рулонов стенок резервуаров объемом свыше 5000 м3 применяются технологические надставки на начальной и конечной кромках.
Днища резервуаров
Днища резервуаров могут быть плоскими(для резервуаров до 1000 м3) или коническими с уклоном от центра или к центру. Рекомендуется принимать уклон днища от центра — это позволяет компенсировать возможную неравномерность осадок основания. Плоские днища состоят из листов одной толщины, конические днища имеют центральную часть и утолщенные кольцевые окрайки.
Изготовление плоских днищ и центральной части конических днищ при толщине металла до 7 мм осуществляется методом рулонирования, а при толщине от 8 мм и выше — методом полистовой сборки. Для улучшения геометрической формы днищ (уменьшения хлопунов, возникающих при прокатке листа и увеличивающихся от сварочных деформаций) рекомендуемая минимальная толщина днищ составляет 5 мм, включая 1 мм припуска на коррозию.
Стационарные крыши
Коническая оболочка
Стационарные крыши резервуаров объемом от 100 м3 до 100 м3 могут выполняться в виде гладких конических оболочек с углом конусности от 15° до 30°.
При толщине оболочки резервуара до 7 мм крыша изготавливается на заводе в виде рулонируемого полотнища. При толщине оболочки свыше 7 мм полотнище крыши собирается и сваривается двусторонними стыковыми швами на монтаже (с кантовкой полотнища).
Сферическая оболочка
Стационарные крыши в виде гладких сферических оболочек могут эффективно применяться для резервуаров объемом от 1000 м3 до 5000 м3 при толщине оболочки от 6 мм до 10 мм и отсутствии несущих элементов каркаса.
Сферические оболочки состоят из сваренных на заводе лепестков двоякой кривизны, собираемых на специальном кондукторе из вальцованных деталей.
Конические каркасные крыши
Конические каркасные крыши применяются для резервуаров объемом от 1000 м3 до 5000 м3. Крыши состоят из изготовленных на заводе секторных каркасов, кольцевых элементов каркаса, центрального щита и рулонируемых полотнищ настила. Монтаж каркасов выполняется по мере разворачивания рулона стенки аналогично монтажу традиционных щитовых крыш.
После соединения каркасов между собой кольцевыми элементами на них укладываются полотнища настила, предварительно развернутые рядом с днищем резервуара. Полотнища свариваются между собой радиальными швами и припаиваются по периметру к уторному углу стенки. Крепление полотнищ к элементам каркаса не допускается.
Проектирование каркасных крыш осуществляется во взрывозащищенном исполнении таким образом, что при аварийном превышении давления внутри резервуара, например, при взрыве или в результате нагревания от пожара соседнего резервуара, происходит отрыв сварного шва приварки настила к стене без разрушения самого резервуара и без отрыва стенки от днища.
Взрывозащищенная крыша выполняет роль аварийного клапана, который в критический момент сбросит внутреннее давление и сохранит резервуар и хранимый в нем продукт.
Сферические каркасные крыши
Сферические каркасные крыши применяются для резервуаров объемом свыше 5000 м3.
Крыши состоят из вальцованных радиальных балок, основных и промежуточных, кольцевых элементов каркаса, центрального щита и листов настила, свободно опирающихся на элементы каркаса. По периметру стенки имеется кольцо жесткости, воспринимающее распорные усилия купола и обеспечивающее фиксацию и неизменяемость формы стенки при монтаже.
Требования по взрывозащищенности сферических крыш аналогичны требованиям к коническим каркасным крышам.
Плавающие крыши
Плавающие крыши применяются в резервуарах без стационарной крыши в районах с нормативной снеговой нагрузкой до 1,5 кПа. Плавающие крыши могут быть однодечного и двудечного типов.
Однодечные плавающие крыши состоят из листовой мембраны, рулонируемой или полистовой, и кольцевых коробов, расположенных по периметру.
Для обеспечения отвода ливневых вод с поверхности крыши имеет уклон к центру, где устанавливается водоспуск гибкого или шарнирного типов с заборным устройством и обратным клапаном. Обратный клапан позволяет отводить ливневые воды за пределы резервуара и, с другой стороны, предотвращает попадание продукта на поверхность крыши. Выполнение уклона крыши достигается пригрузом ее центральной части.
Однодечные плавающие крыши рекомендуется применять для резервуаров диаметром не более 50 м и в районах строительства, где скорость ветра не превышает 100 км/ч. При больших диаметрах и большей скорости ветра возникают значительные динамические нагрузки на мембрану крыши, которые могут привести к ее повреждению.
Двудечные плавающие крыши выполняются по двум вариантам конструктивного исполнения:
Преимуществом двудечных плавающих крыш по сравнению с однодечными являются:
Понтоны
Понтоны применяются для резервуаров со стационарными крышами и предназначены для сокращения потерь нефти и нефтепродуктов от испарения.
При заполнении Бланка Заказа Заказчиком могут быть указаны следующие виды понтонов: однодечный (контактного типа) или алюминиевый на поплавках.
Однодечный понтон может быть рулонного или щитового исполнения.
Рулонируемый понтон состоит из однодечного полотнища заводского изготовления и формируемых на монтаже радиальных и кольцевых отсеков, обеспечивающих необходимый запас плавучести.
Щитовые понтоны состоят из габаритных прямоугольных коробов заводского изготовления, соединяемых между собой при монтаже картами листового настила. Применение щитовых понтонов рекомендуется для резервуаров объемом от 5000 м3.
Лестницы и площадки

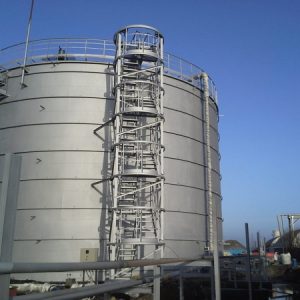

Лестницы резервуаров могут быть двух видов: шахтные или кольцевые (винтовые).
Шахтные лестницы являются конструктивно-технологическим элементом, выполняющим роль собственно лестницы для подъема на крышу резервуара, а также служит каркасом, на который накручиваются полотнища стенки (для резервуара объемом до 3000 м3 совместно со стенкой могут сворачиваться полотнища днища и крыши).
В части недостатков шахтных лестниц можно отметить следующее:
Кольцевые лестницы отвечают нормам проектирования резервуаров по российским и зарубежным стандартам и не имеют указанных недостатков применения шахтных лестниц.
Для обеспечения требований безопасности и удобства обслуживания на стационарной крыше оборудования рекомендуется круговое расположение площадок по периметру крыши. Для резервуаров без понтона объемом свыше 1000 м3 допускается выполнение площадок на 3⁄4 периметра.
Ходовая поверхность площадок может выполнятся из просечно-вытяжного листа, штампованных или перфорированных элементов, оцинкованного решетчатого настила.
Ограждение площадок стандартно изготавливается из углового профиля, по требованию Заказчика поручни ограждения могут быть выполнены из труб.
Люки-лазы в стенке резервуаров
Люки-лазы в стенке выполняются круглыми диаметром 600 и 800 мм, или овальными размером 600х900 мм. Все люки должны иметь кронштейны для открывания крышки.
Патрубки в стенке
Патрубки в стенке для приема-раздачи и им подобные выполняются трех типов:
Патрубок зачистки применяется, как правило, в резервуарах, не имеющих зумпфа зачистки.
Люки и патрубки в крыше
В крыше резервуара устанавливаются световые люки диаметром 500 и 600 мм с кронштейнами для открывания крышки, и монтажные люки диаметром 800 мм и 1000 мм без кронштейнов для открывания крышки.
Патрубки в крыше подразделяются по конструктивному исполнению на монтажные и вентиляционные. Отличие вентиляционных патрубков от монтажных заключается в том, что их труба отрезается заподлицо с настилом крыши.
Придонный очистной люк
Придонный очистной люк предназначен для удобства выполнения регламентных работ по зачистке и удалению из резервуара различных отложений и загрязнений. Придонный люк устанавливается заподлицо с днищем резервуара на специальный фундамент для сбора удаляемых отложений.
Проектирование придонного люка производится в соответствии со стандартом API 650. Для широкого применения в отечественной практике рекомендуются люки двух размеров: 600х600 и 600х900 мм.
Зумпфы зачистки
Круглый зумпф зачистки устанавливается на днище резервуара в специальном приямке и предназначен для удаления воды из резервуара.
В резервуарах с плоским или коническим днищем, имеющим уклон от центра, зумпф располагается рядом со стенкой (на расстоянии не менее 600 мм от стенки или от кольцевой окрайки).
В резервуарах с коническим днищем, имеющим уклон к центру, зумпф устанавливается в центре днища. Габариты зумпфа зависят от диаметра дренажных труб.
Лотковый зумпф зачистки устанавливается на днище резервуара в приямке под стенкой резервуара и предназначен для удаления подтоварной воды, различных отложений и загрязнений.
Конструкции пожарной безопасности
Наличие и тип конструкций пожарной безопасности, к которым относятся устройства пенного тушения, охлаждения и молниезащиты, определяются в технологической части проекта резервуара. При заказе резервуара для выполнения проекта должны быть указаны тип и количество пеногенераторов, наличие кольцевого трубопровода орошения, высота и количество молниеприемников, количество креплений заземления.
