Особенности стальных вертикальных резервуаров

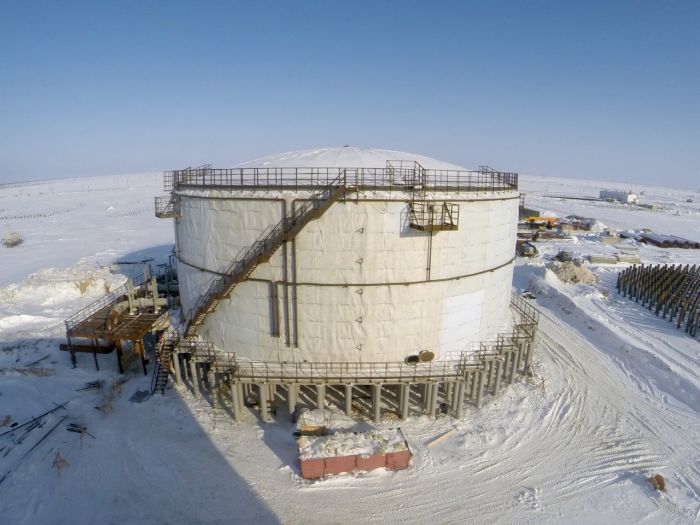

Резервуар вертикальный стальной (РВС), производимый на Самарском Резервуарном Заводе (СРЗ), представляет собой металлическую конструкцию цилиндрической формы разнообразных размеров и диаметров. Основное предназначение РВС - хранение различных видов жидкостей, например, нефтепродукты и горюче-смазочные материалы (ГСМ). Резервуары этого типа активно используются при строительстве нефтебаз, автозаправочных станций (АЗС), мини-нефтеперерабатывающих заводов и складов ГСМ.Наш завод представляет различные виды РВС в зависимости от их конструктивных особенностей, типа хранимых жидкостей и других параметров:
- резервуар вертикальный стальной с понтоном, который используется для хранения легковоспламеняющихся жидкостей, таких как спирты и нефтепродукты;
- вертикальный резервуар стальной с плавающей крышей имеет постоянно плавающую на поверхности жидкости крышу, которая поднимается или опускается в зависимости от уровня содержимого;
- резервуар вертикальный стальной со стационарной крышей оборудован стационарной крышей, обеспечивающей надежную защиту содержимого от внешних воздействий и загрязнений;
- цилиндрические резервуары с защитной стенкой типа "стакан в стакане", у которого конструкция с двойными стенками и повышенной степенью защиты окружающей среды от протечек.
«Самарский резервуарный завод» – одно из крупнейших в России предприятий по производству вертикальных стальных резервуаров. Проектная мощность завода – более 30 000 тонн металлоконструкций в год.
РВС от АО СРЗ обеспечивают надежное и безопасное хранение различных видов жидкостей в соответствии с их характеристиками. СРЗ также гарантирует высокое качество продукции и предоставляет соответствующую документацию, включая сертификаты качества, технические паспорта и гарантийные талоны. Технология производства РВС включает в себя различные методы, такие как рулонирование, полистовая сборка и комбинированный метод, что обеспечивает высокий уровень надежности и долговечности этих емкостей.
Базовые исполнения РВС
Базовые проекты резервуаров выполнены для следующих вариантов конструктивного исполнения:
- резервуары объемом от 100 м3 до 1000 м3 со стационарными рулонируемыми коническими крышами (коническими оболочками);
- резервуары объемом от 2000 м3 до 5000 м3 с коническими каркасными крышами;
- резервуары объемом от 10000 м3 до 30000 м3 с купольными (сферическими) каркасными крышами.
|
Марка
|
Объём резервуара, м3
|
Модификация резервуара | |||||
| РВС, РВСП | РВСПК | ||||||
| Диаметр внутри цилиндра, м | Высота стенки, м | Диаметр внутри цилиндра, м | Высота стенки, м | ||||
| РВС 100 | 100 | 4,73 |
5,96
|
6
|
–
|
–
|
–
|
| РВС 200 | 200 | 6.63 | |||||
| РВС 300 | 300 | 7,58 |
7,45
|
7,5
|
|||
| РВС 400 | 400 | 8.53 | |||||
| РВС 700 | 700 |
10,43 |
8,94 | 9 | |||
| РВС 1000 | 1000 |
11,92
|
12
|
12,33 | 8,94 | 9 | |
| РВС 2000 | 2000 | 15,18 | 15,18 |
11,92
|
12
|
||
| РВС 3000 | 3000 | 18.98 | 18,98 | ||||
|
РВС 5000
|
5000
|
22,80 |
22,80
|
||||
| 20,92 | 14,90 | 15 | |||||
|
РВС 10000
|
10000
|
28,50 | 17,88 | 18 | 28,50 | 17,88 | 18 |
| 34,20 | 11,92 | 12 | 34,20 | 11,92 | 12,0 | ||
|
РВС 20000
|
20000
|
39,90 | 18 | 18 | 56,9 | 18 | 18 |
| 47,40 (45,60) | 18 | 18 | 39,90 | 18 | 18 | ||
| РВС 30000 | 30000 | 45,60 | 18 | 18 | 45,60 | 18 | 18 |
| РВС 40000 | 40000 | 56,90 | 18 | 18 | 56,90 | 18 | 18 |
| РВС 50000 | 50000 | 60,70 | 18 | 18 | 60,70 | 18 | 18 |
Основные конструктивные параметры РВС
Основные конструктивные параметры и весовые характеристики резервуаров, приведенные на прилагаемых чертежах, даны для наиболее распространенного сочетания условий эксплуатации, климатических и технологических нагрузок.
Срок службы резервуара – 30 лет
Относительная плотность продукта – до 1,0
Максимальная температура хранения продукта – плюс 90 С
Максимальный уровень налива продукта:
- для резервуаров до 5000 м3 – на полную высоту стенки;
- для резервуаров свыше 5000 м3 – на 95% высоты стенки.
- резервуары объемом 100 и 200 м3 Ду100…Ду150 (по 2 шт);
- резервуары объемом 300 И 400 м3 Ду 150..Ду200 (по 2 шт);
- резервуары объемом 700 И 1000 м3 Ду 200..Ду250 (по 2 шт);
- резервуары объемом 2000 И 3000 м3 Ду 250..Ду400 (по 2 шт);
- резервуары объемом 5000 И 10 000 м3 Ду 400..Ду600 (по 2 шт);
- резервуары объемом 20 000 И 50 000 м3 Ду 600..Ду700 (по 3 шт);
- оборачиваемость продукта 200 циклов в год;
- расчетная температура металла не ниже минус 40 С;
- снеговая нагрузка (нормативная) 1,00 КПА;
- ветровая нагрузка (нормативная) 0,38 КПА;
- сейсмичность района строительства до 6 баллов;
- теплоизоляция стенки и крышки отсутствует.
Гарантия безопасности и качества стальных резервуаров для нефти и нефтепродуктов от АО «СРЗ»
Изготовление резервуаров для нефтепродуктов является приоритетным направлением АО «СРЗ» по ГОСТ 31385-2016 “Резервуары стальные вертикальные цилиндрические для хранения нефти и нефтепродуктов. Общие технические условия”. Он устанавливает требования к конструкции, изготовлению, контролю качества и эксплуатации вертикальных цилиндрических стальных резервуаров, предназначенных для хранения нефти и нефтепродуктов.
Стандарт базируется на принципах стандартизации, определенных Федеральным законом № 184-ФЗ “О техническом регулировании” (2002 г.), и правилах применения национальных стандартов, описанных в ГОСТ Р 1.0-2004 “Стандартизация в Российской Федерации. Основные положения”.
ГОСТ 31385-2016 играет важную роль в обеспечении безопасности, качества и надежности резервуаров для хранения нефти и нефтепродуктов. Он способствует унификации конструкции и параметров резервуаров по всей России, устанавливает единые требования к производству, контролю качества и эксплуатации резервуаров, повышает безопасность их эксплуатации, снижает риски аварийных ситуаций и экологических загрязнений, а также упрощает процесс сертификации и подтверждения соответствия резервуаров.
Стандарт 31385-2016 применяется предприятиями и организациями, занимающимися проектированием, производством, монтажом, эксплуатацией и ремонтом резервуаров для нефти и нефтепродуктов.
Купить и заказать вертикальные резервуары у Самарского Резервуарного Завода
Самарский Резервуарный Завод предоставляет по конкурентоспособной цене широкий выбор вертикальных стальных резервуаров (РВС), которые отличаются надежностью и долговечностью. Свяжитесь со специалистами СРЗ, чтобы узнать больше о наших продуктах, услугах и ценах. Наши специалисты готовы помочь вам подобрать и купить вертикальные резервуары, которые соответствуют вашим потребностям.
Для расчета стоимости стальных вертикальных резервуаров для нефтепродуктов и заказа звоните по номеру: +7 (846) 211-02-48. Также, для удобства, вы можете отправить запрос по электронной почте на адрес: o.market@reservoir.ru . Наши специалисты будут готовы помочь вам в выборе и заказе необходимых резервуаров.Преимущества вертикальных резервуаров от АО "СРЗ"
|
Качество и надежность Наши вертикальные резервуары изготавливаются с соблюдением высоких стандартов качества и безопасности. Вы можете быть уверены в надежности нашей продукции. |
Широкий выбор Мы предлагаем вертикальные резервуары разных объемов, начиная от 100 м³ и заканчивая 50 000 м³. Независимо от ваших потребностей, у нас есть подходящий резервуар. |
|
Индивидуальный подход Самарский Резервуарный Завод готов выполнить заказ на изготовление резервуара по вашим индивидуальным требованиям. Мы учтем особенности ваших задач и предоставим оптимальное решение. |
Соблюдение стандартов Все наши резервуары соответствуют соответствующим техническим стандартам и имеют необходимые сертификаты качества. |
